CQB30-32 小型断路器
产物概略产物参数尺寸材料下载CCC证书
1 合用规模
CQB30-32系列小型断路器，(以下简称断路器)。首要用于交换50Hz，额外任务电压230V，额外电流至32A及以下的线路中，额外运转短路分断才能不跨越4500A的配电线路中，作为过载、短路掩护用，亦可作为线路不频仍通断操纵与转换之用。外部接纳双极布局设想，此中一极有掩护，一极无掩护双极同时闭合断开，从而处理了因为民用室第单相结尾只利用一极开关所存在的隐患。
2 型号及寄义
3 定货规范
订购断路器时，需指明下述各点：
a)生成物类型，如CQB30-32； b)空气开关的更多电压电流，如16A、20A、25A； c)定货树木，如100台 如定购CQB30-32 C16 100只4 首要参数及手艺机能
| 手艺参数 | 名目参数值 |
| 额外电压(V) | 230 V |
| 额外电流(A) | 6、10、16、20、25、32 |
| 极数 | 1P+N |
| 额外短路分断才能lcn(A) | 4500 |
| 过电流掩护特征 | 见表2 |
| 机器和电气寿命(次) | 4000 |
| 毗连导线(mm2) | 见表3 |
| 拧紧力矩(N-m) | 1.5 |
| 净化品级 | 2级 |
| 防护品级 | IP20 |
| 装置种别 | Ⅱ类 |

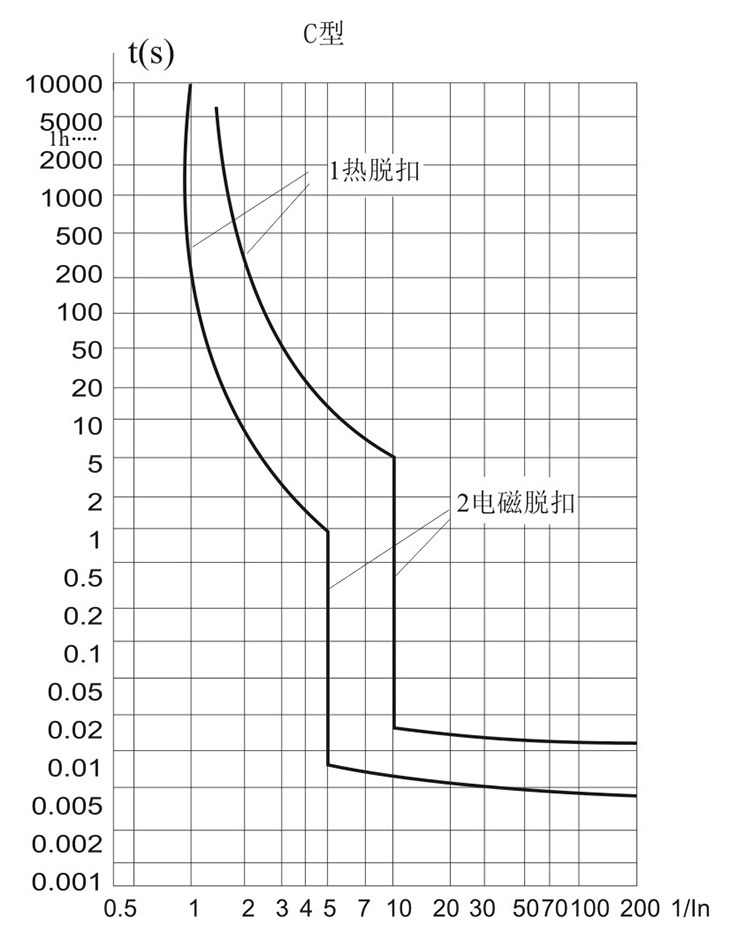

表2 过电流脱口特征(基座温度30℃)
| 种别 | 脱扣范例 | 额外电流(A) | 实验电流(A) | 脱扣时候(t) | 预期成果 | 肇端状况 |
| 延时 | C | 一切值 | 1.13In | t≤1h | 不脱扣 | 冷态 |
| 延时 | C | 一切值 | 1.45In | t＜1h | 脱扣 | 热态 |
| 延时 | C | 一切值 | 2.55In | 1s＜t＜60s | 脱扣 | 冷态 |
| 刹时 | C | 一切值 | 5In | t≤0.1s | 不脱扣 | 冷态 |
| 刹时 | C | 一切值 | 10In | t＜0.1s | 脱扣 | 冷态 |
5 装置前提
1. 四周氛围温度
四周氛围温度上限不跨越+40℃，日均匀值不跨越+35℃，上限不低于-5℃。
2. 海拔
装置地址的海拔不跨越2000米。
3. 氛围前提
装置地址的氛围绝对湿度在最高温度在+40℃时不跨越50%，在较低的温度下能够有较高的绝对湿度，在最湿月的月均匀最低温度不跨越+25℃，该月的 月均匀最大绝对湿度不跨越90%，并斟酌到因温度变更产生在产物外表的凝露。
4. 净化品级：2级
5. 装置种别：Ⅱ、Ⅲ类
6. 断路器接纳TH35-7.5规范导轨装置，断路器普通应垂直装置，手柄向上为接通电流地位
7. 装置处应无较着打击和振动
6 导线请求及铜导线截面积
| 额外电流In(A) | 铜导线标称截面积S(mm²) |
| In≤6 | 1 |
| 6＜In≤13 | 1.5 |
| 13＜In≤20 | 2.5 |
| 20＜In≤25 | 4 |
| 25＜In≤32 | 6 |
