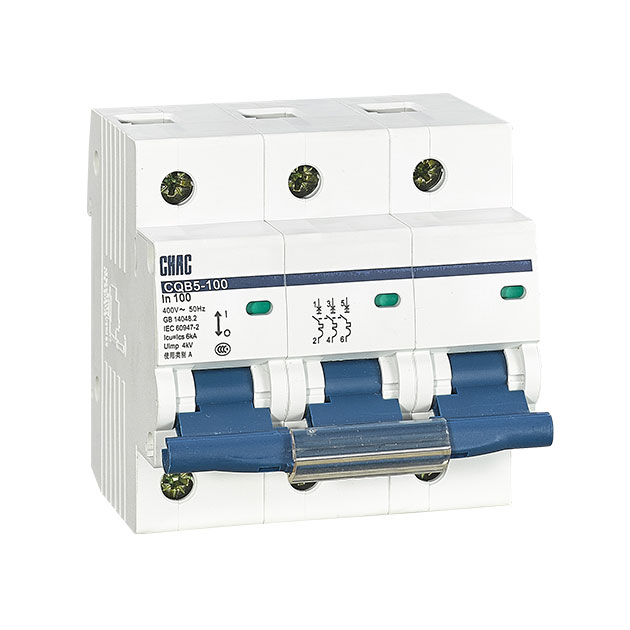

CQB5-100 小型断路器

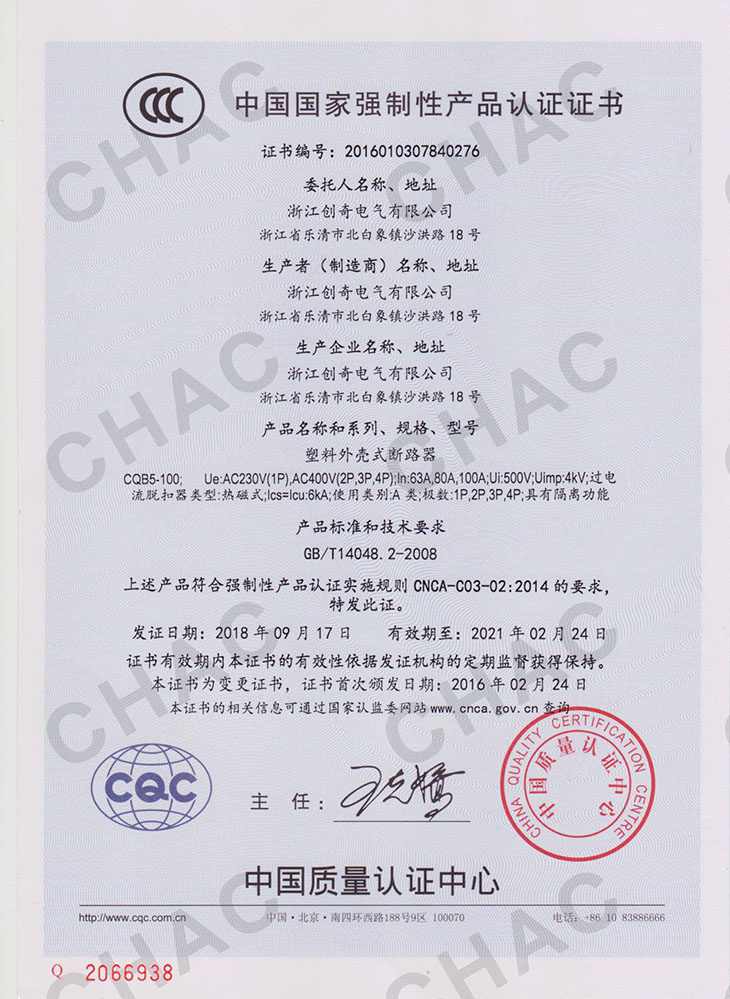

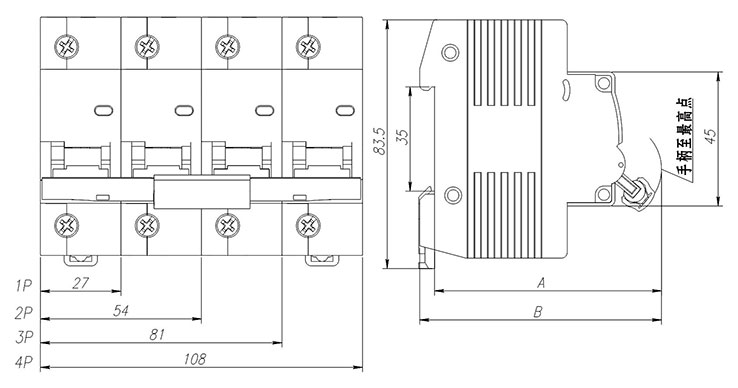

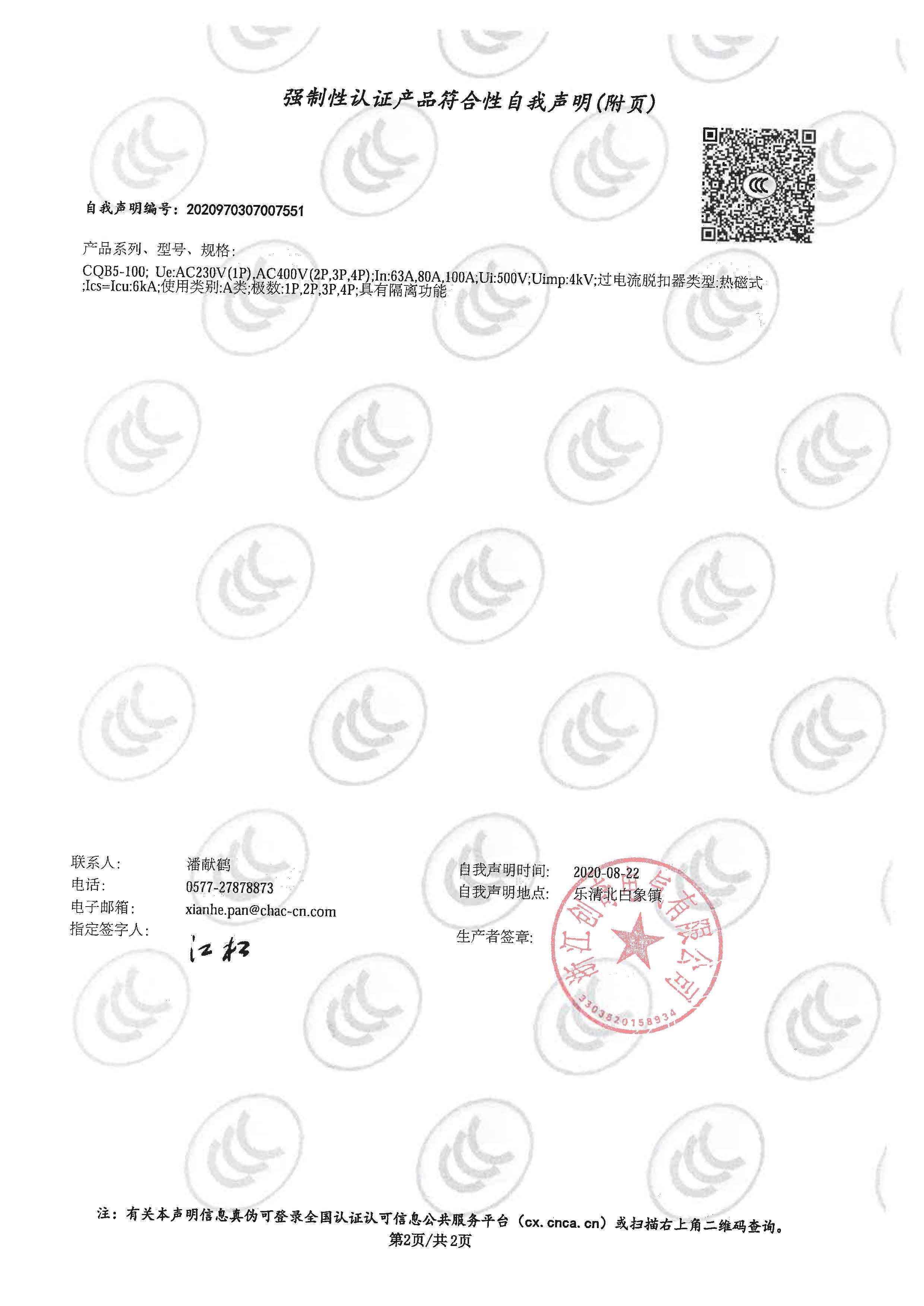

产物概略产物参数尺寸材料下载CCC证书
1 合用规模
CQB5-100塑料外壳式断路器(以下简称断路器)，首要用于交换50Hz、额外任务电压230V/400V、额外电流至100A及以下、额外极限短路分断才能不跨越6000A的配电线路中，作为过载、短路掩护用，亦可作为线路不频仍通断操纵与转换之用。本断路器首要用于产业、贸易、高层修建和民用室第等各类场合。
2 型号及寄义
3 定货标准
订购断路器时，需指明下述各点：
a)货物款式，如CQB5-100； b)负荷开关的极数，如1P、2P、3P、4P； c)隔离开关的木制托盘电流量，如63A、80A、100A； d)定货状况，如100台 如订货CQB5-100 2P 63A 100只4 首要参数及手艺机能
| 手艺参数名目 | 参数值 |
| 额外电压(V) | 230V(1P)、400V(2~4P) |
| 额外电流(A) | 63A、80A、100A |
| 极数 | 1P、2P、3P、4P |
| 额外短路分断才能lcn(A) | Icu=Ics=6000A |
| 额外打击耐受电压Uimp(V) | 8000V |
| 过电流掩护特征 | 见表2 |
| 电气寿命(次) | 机器8500次，电气1500次（操纵频率：120次/小时） |
| 净化品级 | 2级 |
| 防护品级 | IP20 |
| 装置种别 | Ⅱ类或Ⅲ类 |

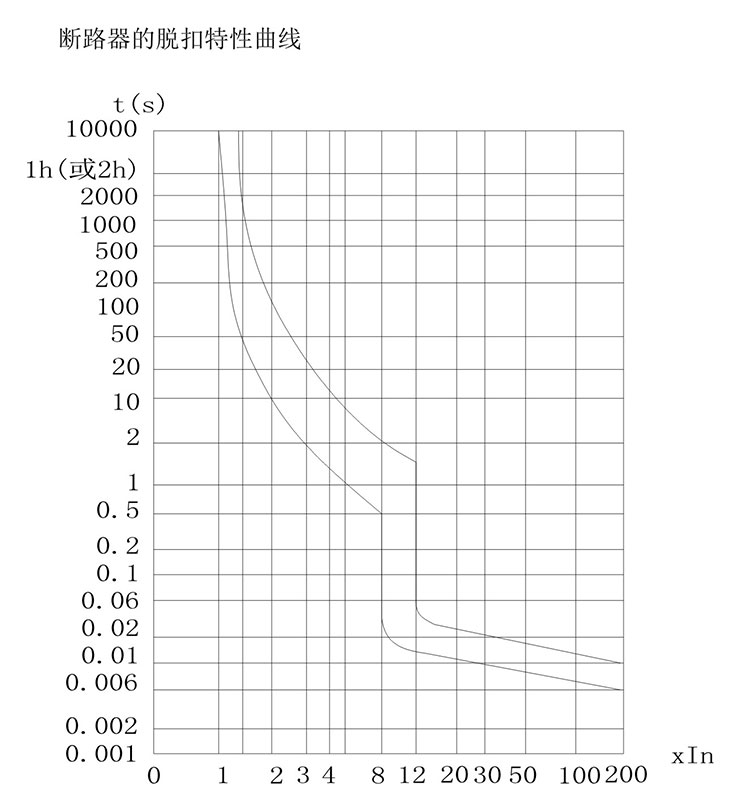

表2 过电流掩护特征
| 实验 | 实验电流 | 肇端状况 | 脱扣或不脱扣时候 | 预期成果 | 备 注 |
| a | 1.05In | 冷 态 | t≤1h(（对In≤63A） | 不脱扣 | |
| t≤2h(（对In≥63A） | |||||
| b | 1.3In | 紧接着实验a | t＜1h(（对In≤63A） | 脱 扣 |
电流在5s内 升至划定值 |
| t＜2h(（对In≥63A） | |||||
| c | 2In | 冷 态 | 0＜t＜300s | 脱 扣 | |
| d | 8In | 冷 态 | t≤0.2s | 不脱扣 |
经由过程帮助开关 闭合接通电流 |
| e | 12In | 冷 态 | t＜0.2s | 脱 扣 |
备注：“冷态”指在基准校准温度下，实验前不带负载。
5 装置前提
1. 四周氛围温度
四周氛围温度不低于-5℃，不高于+40℃，24h内均匀值不跨越+35℃。
2. 海拔高度
装置地址海拔不跨越2000米。
3. 大气前提
a. 大气绝对湿度在最高温度40℃时不跨越50%，在较高温度时能够有较高的湿度，在最湿月均匀温度不跨越
b. 25℃时，月均匀绝对湿度不跨越90%，并许可因为温度变更产生在产物外表上的凝露。
4. 净化品级为2级。
5. 装置种别为Ⅱ或Ⅲ类。
6导线请求及铜导线截面积
| 额外电流In(A) | 铜导线标称截面积(mm2) |
| 63 | 16 |
| 80 | 25 |
| 100 | 35 |
