CQB5-63 小型断路器

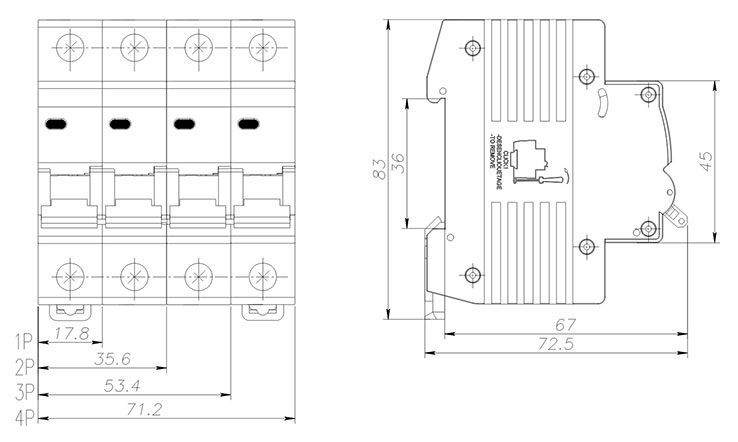

产物概略产物参数尺寸资料下载CCC证书
1 合用规模
CQB5-63系列小型断路器具备布局进步前辈、机能靠得住、外型雅观等特色，壳架接纳耐打击、高阻燃资料组成。合用于交换50Hz， 额外任务电压230V/400V，额外电流至63A及以下，额外运转短路分断才能不跨越4500A的配电线路中。首要用于室第、办公楼和近似的修建物中作为过载、短路掩护用，亦可作为线路不频仍通断操纵与转换之用。
2 型号及寄义
3 定货规范
订购断路器时，需指明下述各点：
a)副产物具体型号，如CQB5-63； b)短路器的极数，如1P、2P、3P、4P； c)高压的更多电压，如16A、20A、25A； d)定货数为，如100台 如够买CQB5-63 2P C16 100只4 首要参数及手艺机能
| 手艺参数名目 | 参数值 |
| 额外电压(V) | 230V/400V(1P)、400V(2P、3P、4P) |
| 额外电流(A) | 6、10、16、20、25、32、40、50、63 |
| 极数 | 1P、2P、3P、4P |
| 额外短路分断才能lcn(A) | 4500 |
| 过电流掩护特征 | 见表2 |
| 机器和电气寿命(次) | 4000 |
| 毗连导线(mm2) | 见表3 |
| 拧紧力矩(N-m) | 2.5 |
| 净化品级 | 2级 |
| 防护品级 | IP20 |
| 装置种别 | Ⅱ类 |

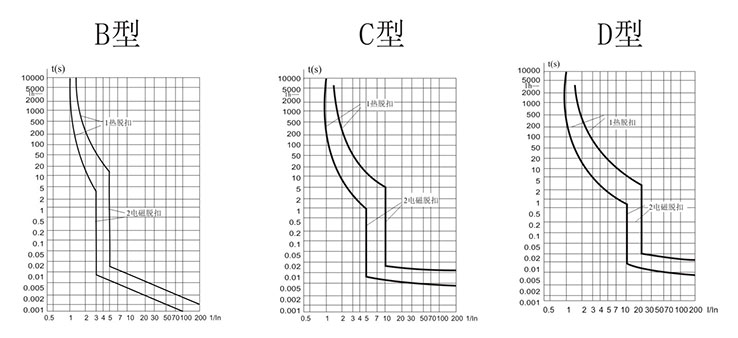

表2 过电流脱口特征(基座温度30℃)
| 种别 | 额外电流(A) | 肇端状况 | 实验电流 | 划定时候 | 预期成果 | 备 注 |
| 延时 | ≤63 | 冷态 | 1.13In | ≤1h | 不脱扣 | |
| 延时 | ≤63 | 紧接上项实验后 | 1.45In | ＜1h | 脱扣 | 电流在5s内不变升至划定值 |
| 延时 | ≤32 | 冷态 | 2.55In | 1＜t＜60s | 脱扣 | |
| 延时 | ＞32 | 冷态 | 2.55In | 1＜t＜120s | 脱扣 | |
| 刹时 | 一切值 | 冷态 | 3、5、10In | ≤0.1s | 不脱扣 | B、C、D型 |
| 刹时 | 一切值 | 冷态 | 5、10、20In | ＜0.1s | 脱扣 | B、C、D型 |
5 装置前提
1. 四周氛围温度
四周氛围温度上限不跨越+40℃，日均匀值不跨越+35℃，上限不低于-5℃。
2. 海拔
装置地址的海拔不跨越2000米。
3. 氛围前提
装置地址的氛围绝对湿度在最高温度在+40℃时不跨越50%，在较低的温度下能够有较高的绝对湿度，在最湿月的月均匀最低温度不跨越+25℃，该月的月均匀最大绝对湿度不跨越90%，并斟酌到因温度变更产生在产物外表的凝露。
4. 净化品级：2级
5. 装置种别：Ⅱ、Ⅲ类
6. 断路器接纳TH35-7.5规范导轨装置，断路器普通应垂直装置，手柄向上为接通电流地位
7. 装置处应无较着打击和振动
6导线请求及铜导线截面积
表3
| 额外电流In(A) | 截面积S(mm²) |
| In≤6 | 1 |
| 6≤In≤13 | 1.5 |
| 13＜In≤20 | 2.5 |
| 20＜In≤25 | 4 |
| 25＜In≤32 | 6 |
| 32＜In≤50 | 10 |
| 50＜In≤63 | 16 |
