CQB2LE-125 泄电掩护断路器

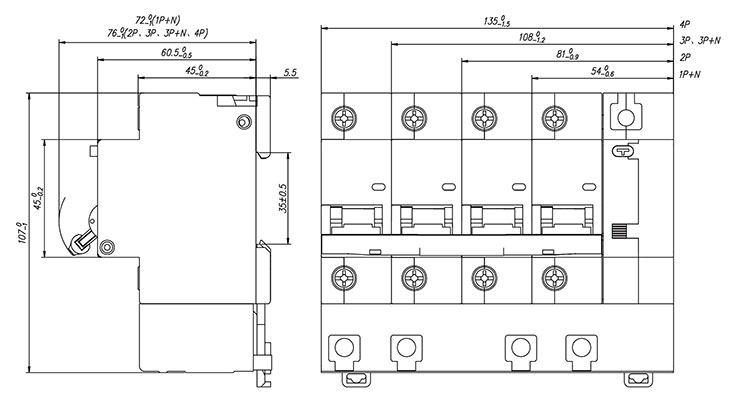

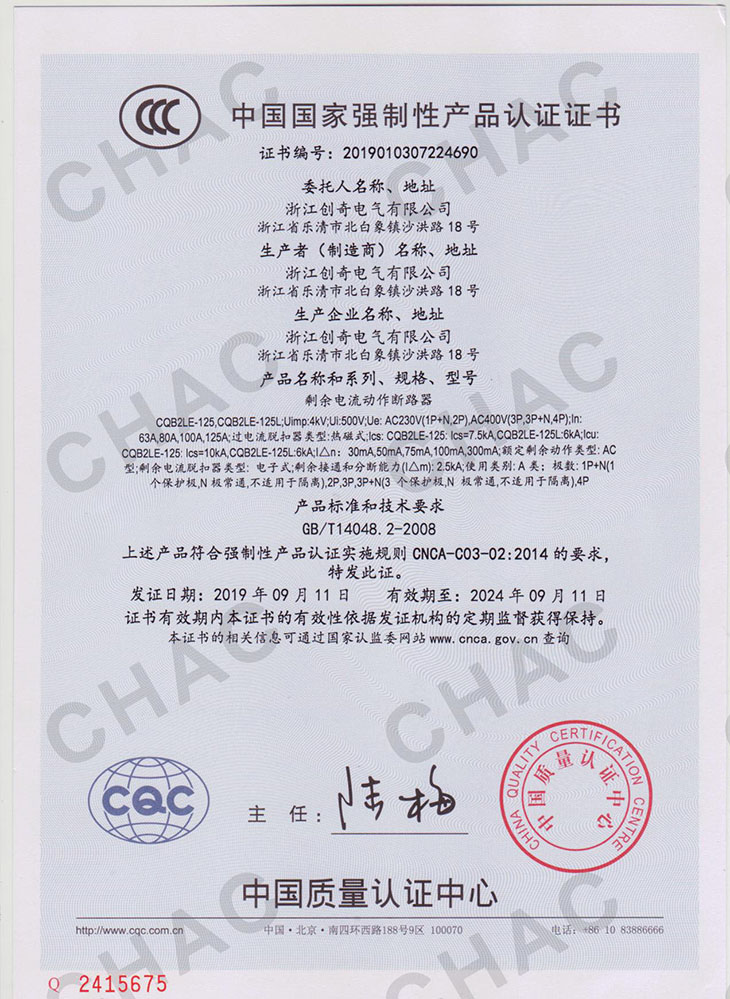

产物概略产物参数尺寸材料下载CCC证书
1 合用规模
CQB2LE- 125系列残剩电流举措断路器合用于交换 50Hz , 额外电压至 400V，额外电流至125A 的电路中，当人身触电或电网漏泄电流跨越划定值时，残剩电流举措断路器能在短时候内主动堵截电源， 保障人身宁静和避免装备因产生泄泄电流形成的变乱。残剩电流举措断路器还具备过载和短路掩护功效，可用来掩护线路的过载和短路，亦可在普通环境下作为线路的不频仍转换之用。合用于产业、贸易、高层和民用室第等各类场合。

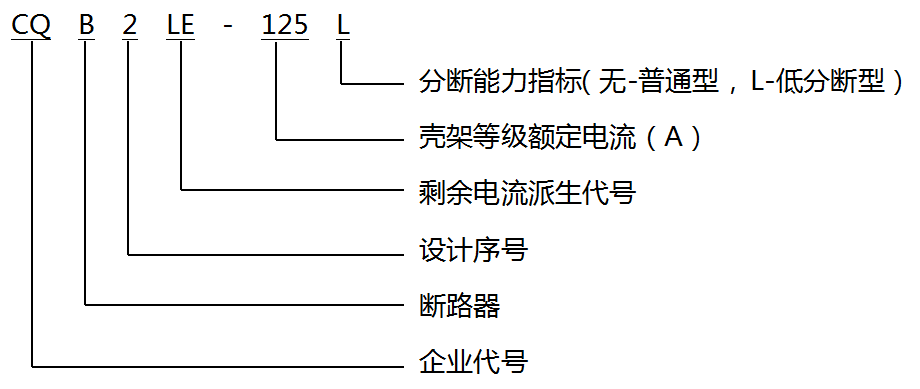

2 型号及寄义
3 定货规范
订购断路器时，需指明下述各点：
a)结果具体型号，如CQB2LE-125； b)高压断路器的极数，如1P、2P、3P、4P； c)刹时脱扣范列：C型、D型； d)低压断路器的增加电流量，如63A、80A、100A、125A； e)残剩政策措施功率，30mA、50 mA、75 mA、100 mA、300 mA； f)定货数为，如100台 如预订CQB2LE-125 2P C100 30 mA 100台4 首要参数及手艺机能
| 手艺参数名目 | 参数值 |
| 额外电压(V) | 230V~(1P+N/2P)、400V~（3P/3P+N/4P） |
| 额外电流(A) | 63、80、100、125 |
| 极数 | 1P+N、2P、3P、3P+N、4P |
| 额外短路分断才能lcn(A) | 10000A，6000A（低分断型） |
| 额外残剩举措电流I△n | 30mA、50 mA、75 mA、100 mA、300 mA |
| 机器电气寿命(次) | 电气寿命≥1500次，机器寿命≥8500次 |
| 拧紧力距（N-m） | 3.5N |
| 净化品级 | 2级 |
| 防护品级 | IP20 |
| 装置种别 | Ⅲ类 |

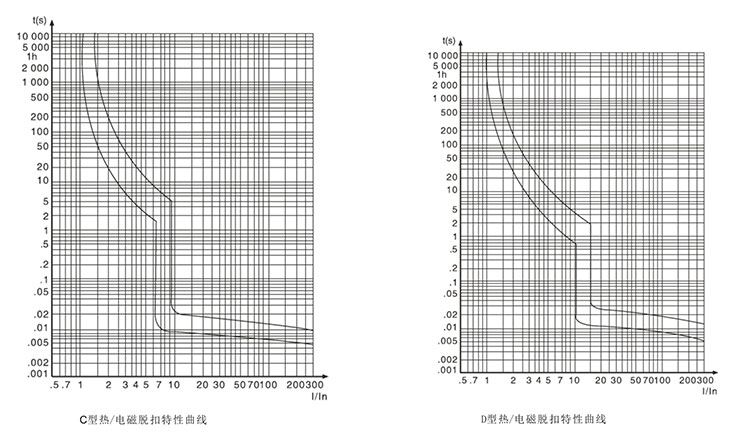

| 过电流特征 | 见表2 |
表2 过电流掩护特征（基准温度30℃）
| 序号 | 型式 | 脱扣器额外电流ln(A) | 肇端状况 | 脱扣或不脱扣时候极限 | 预期成果 | 备注 |
| a | C、D | 1.05ln | 冷态 |
1h（对ln≤63A） 2h（对ln＞63A） |
不脱扣 | 电流在5s内不变地回升 |
| b | C、D | 1.3ln | 紧接着a项实验 |
1h内（对ln≤63A） 2h内（对ln＞63A） |
脱扣 | |
| c | C、D | 2ln | 冷态 | 1s＜t＜300s | 脱扣 | |
| d |
C D |
8ln×80% 12ln×80% |
冷态 | t≤0.2s | 不脱扣 | 经由过程闭合帮助开关接通电源 |
| e |
C D |
8ln×120% 12ln×120% |
冷态 | t＜0.1s | 脱扣 | 经由过程闭合帮助开关接通电源 |
注：术语:“冷态”指实验前没带负载，并且在基准校准温度下停止。
5 普通任务前提
1、 四周氛围温度上限值不跨越＋40℃，上限值不低于－5℃，24h均匀值不跨越＋35℃。
2、 装置地址的海拔高度不跨越2000m。
3、 装置地址的大气绝对湿度在四周最高温度40℃时不跨越50%，在较高温度下能够有较高的绝对湿度，最湿月均匀最大绝对湿度不跨越90%，同时该月的均匀温度部跨越25℃，并斟酌到温度变更产生在产物外表上的凝露。
4、 净化品级：2级。
5、 装置种别：Ⅱ、Ⅲ类。
6、 断路器接纳TH35-7.5规范导轨装置，断路器普通应垂直装置，手柄向上为接通电流地位。
7、 装置处应无较着打击和振动。
6 导线请求及铜导线截面积
| 额外电流In(A) 铜导线标称截面积(mm2) | |
| 63 | 16 |
| 80 | 25 |
| 100 | 35 |
| 125 | 50 |
