CQB2-125 小型断路器

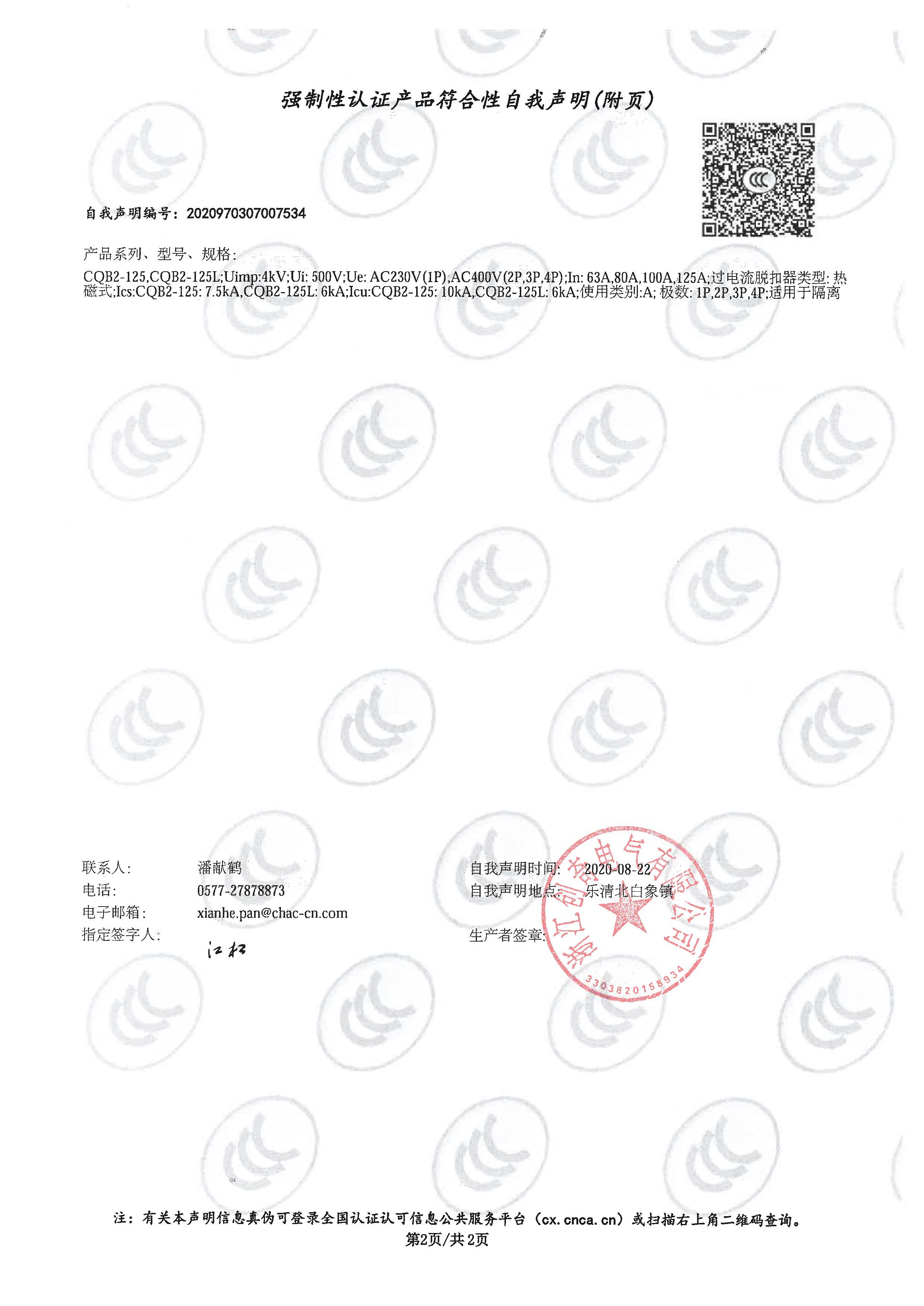

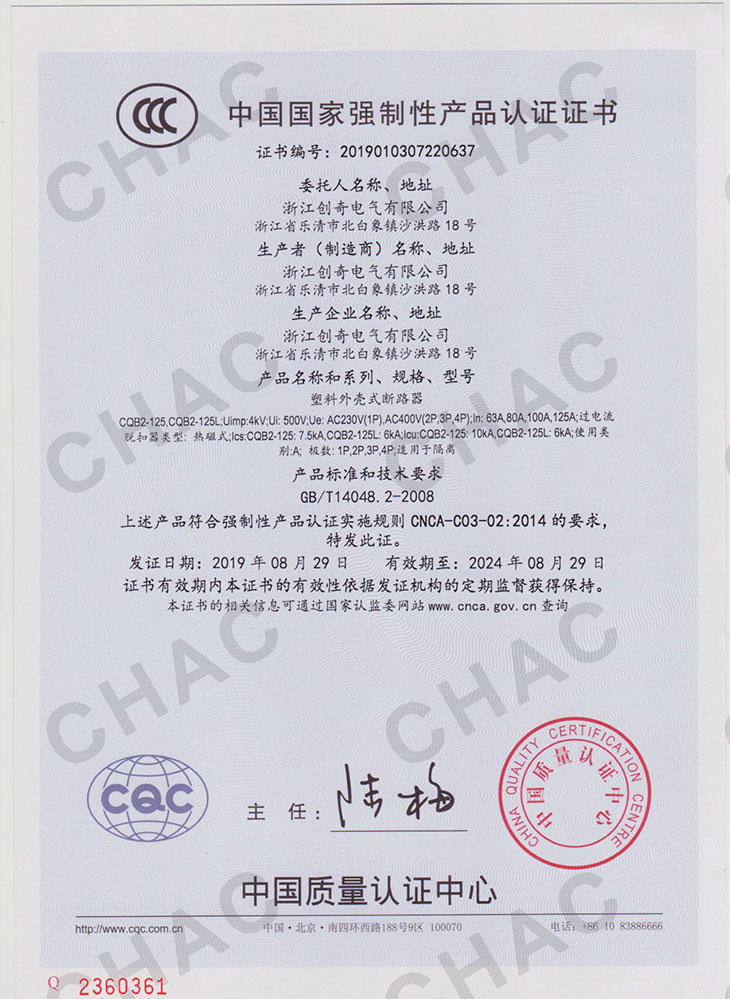

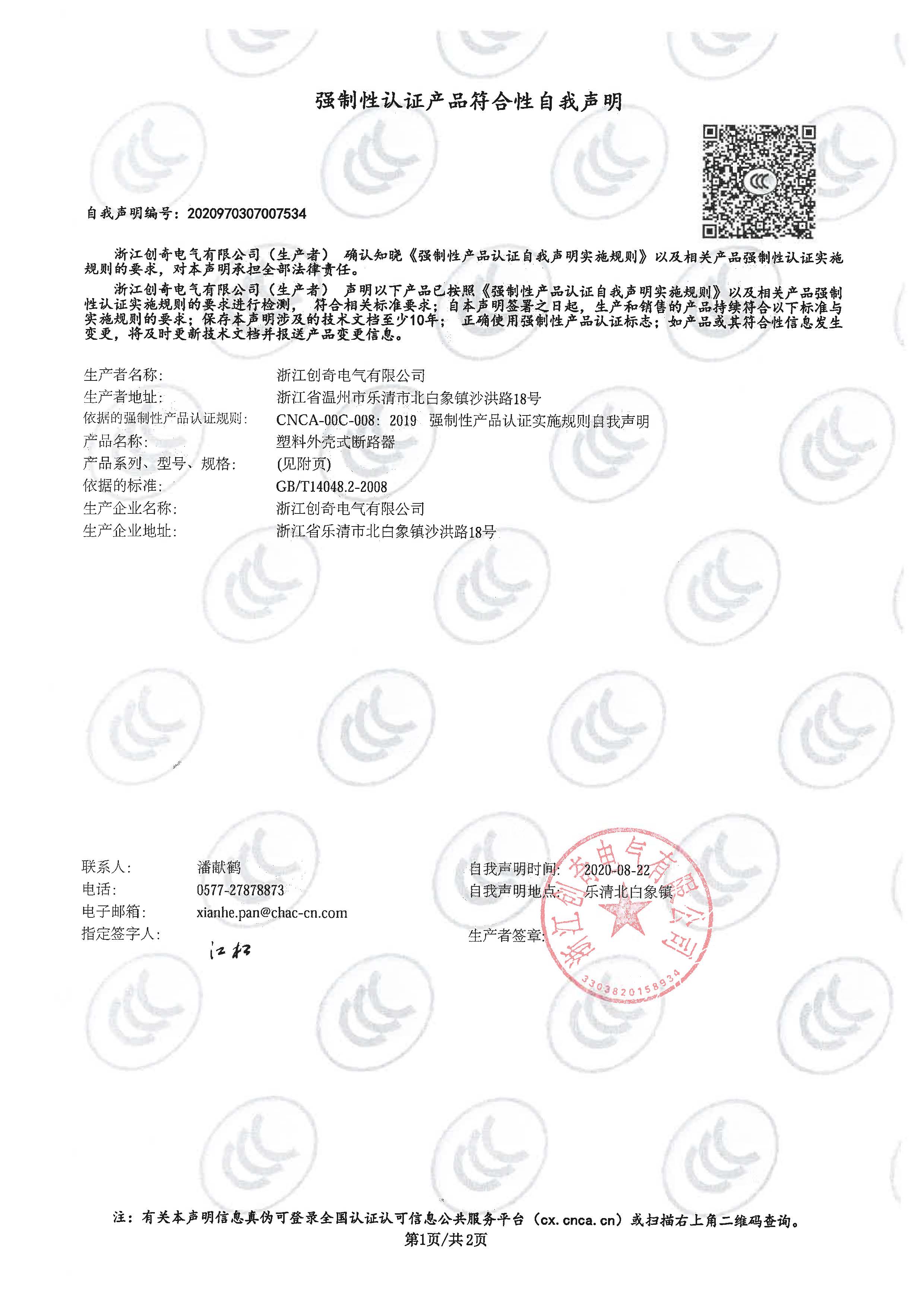

产物概略产物参数尺寸材料下载CCC证书
1 合用规模
CQB2-125塑料外壳式断路器(以下简称断路器)，首要用于交换50Hz、额外任务电压230V/400V、额外电流至125A及以下、额外极限短路分断才能不跨越10000A的配电线路中，作为过载、短路掩护用，亦可作为线路不频仍通断操纵与转换之用。本断路器首要用于产业、贸易、高层修建和民用室第等各类场合。
2 型号及寄义
3 定货规范
订购断路器时，需指明下述各点：
a)乙酰乙酸技术参数，如CQB2-125； b)高压断路器的极数，如1P、2P、3P、4P； c)刹时脱扣案例，如C型、D型； d)短路器的额外的电压电流，如63A、80A、100A、125A； e)定货颗数，如100台 如采购CQB2-125 2P C100 100台4 首要参数及手艺机能
| 手艺参数名目 | 参数值 |
| 额外电压(V) | 230V~(1P)、400V~（2P/3P/4P） |
| 额外电流(A) | 63、80、100、125 |
| 极数 | 1P、2P、3P、4P |
| 额外短路分断才能lcn(A) | 10000A，6000A（低分断型） |
| 机器电气寿命(次) | 电气寿命≥1500次，机器寿命≥8500次 |
| 拧紧力距（N-m） | 3.5N |
| 净化品级 | 2级 |
| 防护品级 | IP20 |
| 装置种别 | Ⅲ类 |

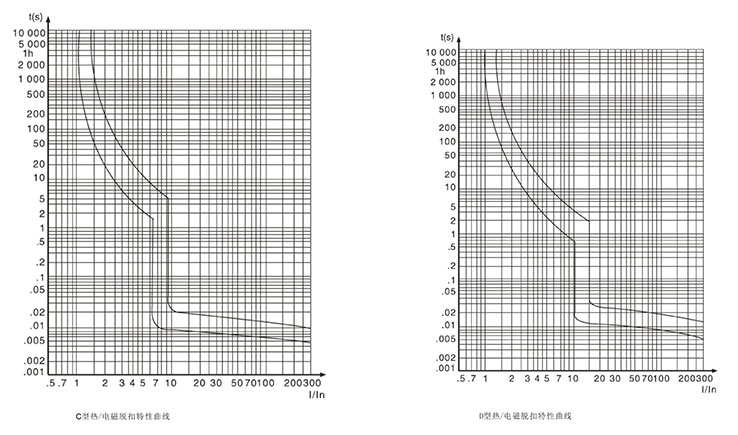

| 过电流特征 | 见表2 |
表2 过电流掩护特征（基准温度30℃）
| 序号 | 型式 | 脱扣器额外电流ln(A) | 肇端状况 | 脱扣或不脱扣时候极限 | 预期成果 | 备注 |
| a | C、D | 1.05ln | 冷态 |
1h（对ln≤63A） 2h（对ln＞63A） |
不脱扣 | 电流在5s内不变地回升 |
| b | C、D | 1.3ln | 紧接着a项实验 |
1h内（对ln≤63A） 2h内（对ln＞63A） |
脱扣 | |
| c | C、D | 2ln | 冷态 | 1s＜t＜300s | 脱扣 | |
| d |
C D |
8ln×80% 12ln×80% |
冷态 | t≤0.2s | 不脱扣 | 经由过程闭合帮助开关接通电源 |
| e |
C D |
8ln×120% 12ln×120% |
冷态 | t＜0.1s | 脱扣 | 经由过程闭合帮助开关接通电源 |
注：术语:“冷态”指实验前没带负载，并且在基准校准温度下停止。
5 普通任务前提
1、 四周氛围温度上限值不跨越＋40℃，上限值不低于－5℃，24h均匀值不跨越＋35℃。
2、 装置地址的海拔高度不跨越2000m。
3、 装置地址的大气绝对湿度在四周最高温度40℃时不跨越50%，在较高温度下能够有较高的绝对湿度，最湿月均匀最大绝对湿度不跨越90%，同时该月的均匀温度部跨越25℃，并斟酌到温度变更产生在产物外表上的凝露。
4、 净化品级：2级。
5、 装置种别：Ⅱ、Ⅲ类。
6、 断路器接纳TH35-7.5规范导轨装置，断路器普通应垂直装置，手柄向上为接通电流地位。
7、 装置处应无较着打击和振动。
6 导线请求及铜导线截面积
| 截面积S(mm2) | 额外电流值In(A) |
| 16 | 50＜In≤63 |
| 25 | 63＜In≤80 |
| 35 | 80＜In≤100 |
| 50 | 100＜In≤125 |
