CQB2-63 小型断路器-浙江创奇电气股分无限公司

1 合用规模

CQB2-63系列小型断路器合用于交换 50 Hz ,额外电压 230V/400V，额外电流至 63A 线路中，具备断绝、过载和短路掩护功效，改成亦可作为线路不频仍通断操纵与转换之用。

断路器合用于产业、贸易、高层和民用室第等各类场合。

合理规范化：GB/T10963.1、IEC60898-1

2 型号及寄义

3 定货规范

订购断路器时，需指明下述各点：

a) 有机物规格，如CQB2-63； b) 隔离开关的极数，如1P、1P+N、2P、3P、3P+N、4P； c) 隔离开关的另外电压，如16A、20A、25A； d) 定货比率，如100台如预订CQB2-63 2P C16 100只

4 首要参数及手艺机能

手艺参数名目	参数值
额外绝缘电压	500V
额外打击耐受电压	4000V
额外电流(A)	6A、10A、16A、20A、25A、32A、40A、50A、63A
额外频次	50Hz / 60Hz
极数	1P 、1P+N、2P 、3P 、3P+N、4P
额外短路才能 lcn(A)	6000A
运转短路才能 Ics(A)	6000A
机器电气寿命(次)	10000
刹时脱扣范例	B 、 C 、 D
栅格间隔	45mm
防护品级	IP20
合适规范	IEC60898 -1、GB/T10963 . 1
认证	CCC

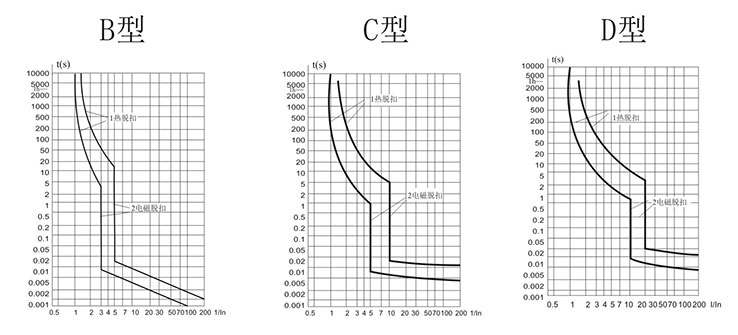

表2 过电流掩护特征（基准温度30℃）

序号	型式	脱扣器额外电流ln(A)	肇端状况	脱扣或不脱扣时候极限	预期成果	备注
a	B、C、D	1.13ln	冷态	t≤1h	不脱扣	电流在5s内不变地回升
b	B、C、D	1.45ln	紧接着a项实验	t＜1h	脱扣
c	B、C、D	2.55ln	冷态	1s＜t＜60s(ln≤32A) 1s＜t＜120s(ln＞32A)	脱扣
d	B C D	3ln 5ln 10ln	冷态	t≤0.1s	不脱扣	经由过程闭合帮助开关接通电源
e	B C D	5ln 10ln 20ln	冷态	t＜0.1s	脱扣	经由过程闭合帮助开关接通电源

注：术语:“冷态”指实验前没带负载，并且在基准校准温度下停止。

5 装置前提
1情况温度： -5℃~40℃，+20湿度不高于90%，+40℃湿度不应高于50%
2 海拔高度： ≤2000m
3 净化品级： 2级
4 装置种别： "Ⅱ"、"Ⅲ"
5 装置体例：接纳TH35-7.5型钢装置轨装置。
6接线体例：用螺钉压紧接线，扭紧力矩 2.5N.m

6 导线请求及铜导线截面积
