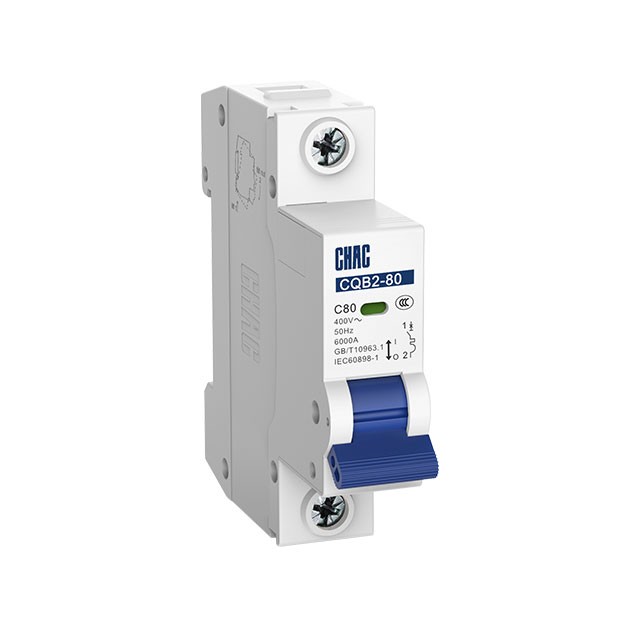

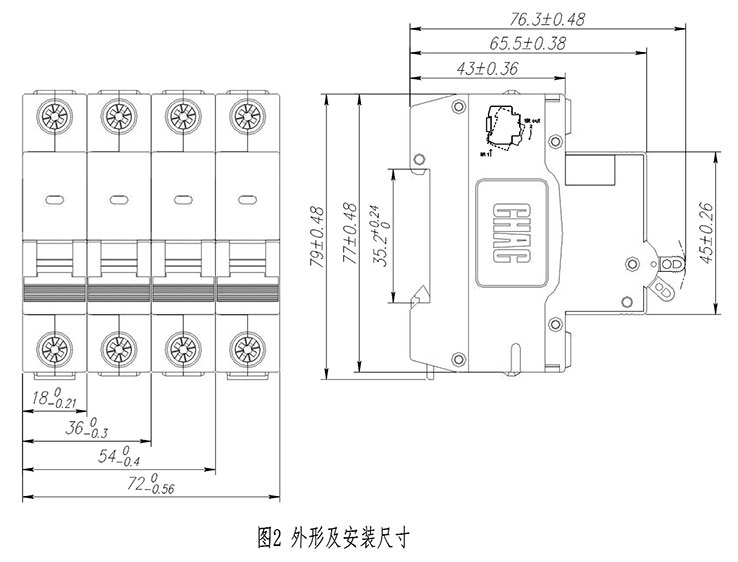

CQB2-80 小型断路器
产物概略产物参数尺寸材料下载CCC证书
1 合用规模
CQB2-80小型断路器，首要用于交换50Hz，额外电压至400V，额外电流至80A的线路中起过载、短路掩护感化，同时也能够在普通环境下不频仍地通断电器装配和照明线路，断路器合用于产业、贸易、商层和民用室第等各类场所，也可作为断开线路停止线路及装备维修的断绝开关利用。

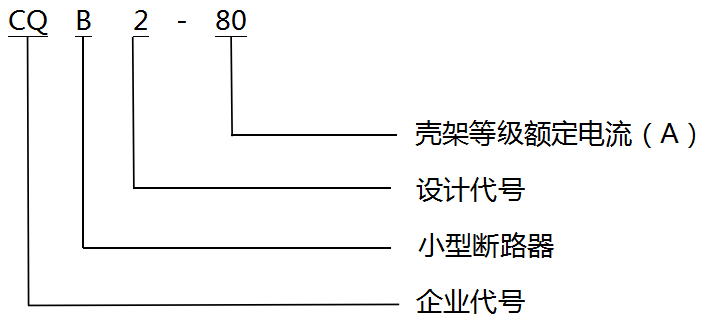

2 型号及寄义
3 定货规范
订购断路器时，需指明下述各点：
a)终产物应用，如CQB2-80； b)塑壳断路器的极数，如1P、2P、3Ｐ、4Ｐ; c)隔离开关的增加工作电流，如63A、80A； d)短路器脱扣实例：Ｂ、Ｃ、Ｄ ； e)定货数量英文，如100台 如订货CQB2-80 1P Ｃ63 100只4 首要参数及手艺机能
| 手艺参数名目 | 参数值 |
| 额外电压(V) | 230/400V~ |
| 额外电流(A) | 63、80 |
| 极数 | 1P、2Ｐ、3Ｐ、4Ｐ |
| 额外短路分断才能lcn(A) | 6000A |
| 机器电气寿命(次) | 电气寿命≥6000次，机器寿命≥10000次 |
| 拧紧力距（N-m） | 3.5N |
| 净化品级 | 2级 |
| 防护品级 | IP20 |
| 装置种别 | ⅲ类 |

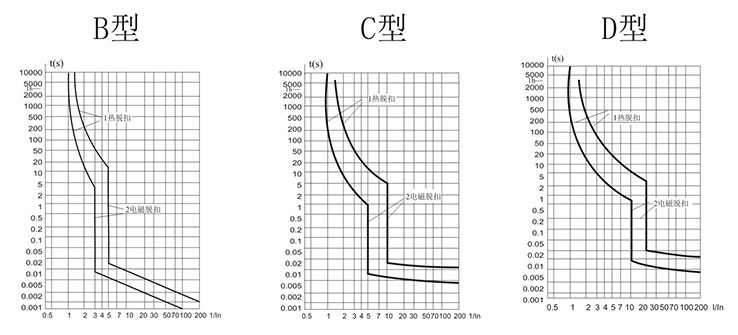

| 过电流特征 | 见表2 |
表2 过电流掩护特征（基准温度30℃）
| 序号 | 型式 | 脱扣器额外电流ln(A) | 肇端状况 | 脱扣或不脱扣时候极限 | 预期成果 | 备注 |
| a | B、C、D | 1.13ln | 冷态 | t≤1h | 不脱扣 | 电流在5s内不变地回升 |
| b | B、C、D | 1.45ln | 紧接着a项实验 | t＜1h | ||
| c | B、C、D | 2.55ln | 冷态 |
1s＜t＜60s(ln≤32A) 1s＜t＜120s(ln＞32A) |
||
| d |
B C D |
3ln 5ln 10ln |
冷态 | t≤0.1s | 不脱扣 | 经由过程闭合帮助开关接通电源 |
| e |
B C D |
5ln 10ln 20ln |
冷态 | t＜0.1s | 脱扣 | 经由过程闭合帮助开关接通电源 |
注：术语:“冷态”指实验前没带负载，并且在基准校准温度下停止。
5 普通任务前提
1、 四周氛围温度上限值不跨越＋40℃，上限值不低于－5℃，24h均匀值不跨越＋35℃。
2、 装置地址的海拔高度不跨越2000m。
3、 装置地址的大气绝对湿度在四周最高温度40℃时不跨越50%，在较高温度下能够有较高的绝对湿度，最湿月均匀最大绝对湿度不跨越90%，同时该月的均匀温度部跨越25℃，并斟酌到温度变更产生在产物外表上的凝露。
4、 净化品级：2级。
5、 装置种别：Ⅱ、Ⅲ类。
6、 断路器接纳TH35-7.5规范导轨装置，断路器普通应垂直装置，手柄向上为接通电流地位。
7、 装置处(chu)应(ying)无较着打击和振动。
6 导线请求及铜导线截面积
| 截面积S(mm2) | 额外电流值In(A) |
| 16 | 50＜In≤63 |
| 25 | 63＜In≤80 |
